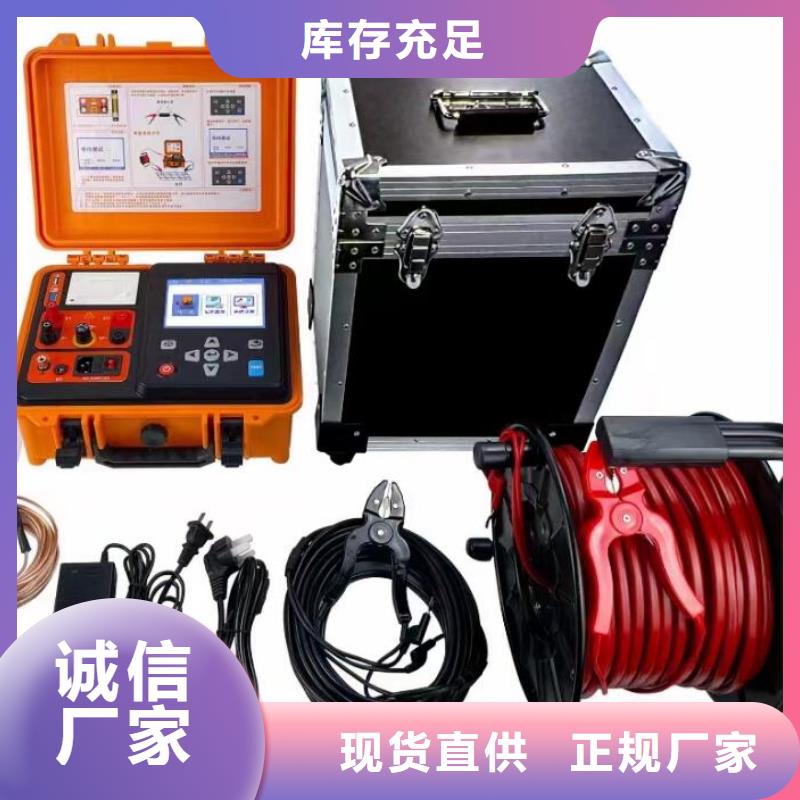

池州架空线路故障测试仪 三相线路两回线路间零序互感测试接线示意，如图（3）（图3）测试两条输电线路间的零序互感时，先将两条线路末端三相短路接地，线路Ⅰ首端三相引线并接在一起分别对应接入装置电流端子，然后再将线路Ⅱ首端三相引线并接在一起分别对应接入装置电压端子，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序互感测试，测试结果为双回线路间零序互感及三相线路的单相零序互感。8.5 三相两回线路间零序耦合测试接线示意，如图（4）（图4）测试两条输电线路间的零序耦合参数时，先将线路Ⅰ首端三相引线并接在一起分别对应接入装置零序耦合输出端子，线路Ⅱ首端三相引线并接在一起分别对应接入装置电流端子，通知对侧将两条线路末端三相悬空，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序耦合测试。8.6 二相线路工频参数测试接线（略）二相线路测试接线与三相线路接线原理基本相同，本装置定义使用A相、C相对应接入被测线路的二相（对直流线路分别对应正极导线、负极导线）即可，操作按照显示屏幕菜单对应提示进行。9 测试装置操作面板（图5）说明： ① RS232通讯接口；② 热敏打印机；③ 电源故障类型显示灯（过压、过流、短路、过热）；④ 液晶显示屏； ⑤ U盘数据导出接口；⑥ 电源紧急停止输出按键；（0～9）数字设置键盘； ⑧ [《《《 ]显示屏幕对应的功能操作热键；10 测试装置接线面板(图6)说明：① 单相220V交流输入端；工作电源总开关；③ 双回线路零序耦合测试输出端子； ④ 外壳地端子； ⑤ 电压测量输入（UA、UB、UC）插孔； ⑥ 测试电源输出（A、B、C）插孔；⑦ 装置试验接地端子（Un电压参考点）； ⑧ 外部输入电流接线端子（装置检定时标准电源电流输入）；

池州架空线路故障测试仪使用方法4.1 信号发生装置4.1.1界面说明：打开机壳后见下面板分布图档位开关处分三档，“摇表信号”，“关机”,“异频信号”。初始为“关机”档位（即设备电源关闭）.4.1.2档位开关打到异频信号后，显示主界面如下包括“异频信号”和“本机电池电压”，按下确定键输出异频信号。“输出异频信号”即往线路注入异频信号。“本机电池电压”带有电池标号和数字显示。即检测本机锂电池电压，电池充满电压为24V(充电器指示灯变为绿灯),当电压低于20V时，会报警，界面显示“电池电压过低，请充电！”，充电时，插上充电器，面板充电指示灯亮，表示充电正常。4.1.3摇表信号 档位开关打到摇表信号后，显示主界面如下包括“摇表信号”和“本机电池电压”，按下确定键输出摇表信号，测试绝缘电阻，10s后显示测试数据，界面提示测试结束.4.1.4接线说明信号输出：将异频信号输出线（红色）一端接入本端口，另一端接入挂钩拉闸杆下端，确保接线良好可靠。大地：将接地线（黑色）一端接入本端口，另一端接入现场接地柱上，确保接地良好可靠（使用时必须先接好大地）。充电接口：专用24V充电器接口。4.2 信号采集器拨动电源开关开关机，指示灯闪烁，即开启本机，将本采集器旋进绝缘令克棒。4.3 信号接收定位器4.3.1打开顶部的电源开关，开机正常后直接进入主菜单界面。4.3.2?自动接收异频电流钳表电压与本机电压。4.3.3?当无线通讯失败时，显示“通讯失败”，多台接收机地址错误时，显示“通讯地址错误”；当钳表欠压或本机欠压时，会显示“钳表欠压”或 “本机欠压”

池州架空线路故障测试仪 测试装置显示界面及测试项目操作菜单11.1 装置通电开机后初始化显示界面及优盘操作界面通电后装置显示界面 按[U盘]热键后优盘操作图（8）图（7）对应操作说明：1）连续按压[变深]或[变浅]键用于步进调整显示屏幕黑白对比度。2）按[背光]键开启或关闭屏幕背光灯。按[U盘]键，即可进入优盘升级或导出传出数据等相关操作菜单。4）按[升级]键，对仪器程序通过计算机进行调试或作软件升级时使用。5）按[时间] 键，可对仪器的屏幕上显示的时间进行调整，根据光标所指位置通过相应的数字键进行调整设置。6）按[启动] 键，即进入“测试系统接地完好性检测”菜单。图（8）对应操作说明：按[U盘]热键进入显示菜单后，插入优盘后根据光标指示位（反黑）进行对应操作，按照对应功能热键参考提示说明进行相应操作。1）使用U盘升级装置主机程序，连续按[F2]键4次，功能热键弹出升级热键，在按压[优盘初始]读取优盘容量信息，显示U盘容量大小，读出内存容量无误后，根据提示即可使用优盘进行操作。2）按[线路数据]键可将仪器内存储的线路参数数据导入到优盘中。3）按[优盘退出]键返回开机界面。11.2 装置试验接地完好性检测及线路信息设置菜单界面测试系统接地完好性检测界面图路信息参数设置菜单界面图（10）在开机界面按[启动]键首先进入到“测试系统接地完好性检测”菜单，根据光标指示位（反黑）操作，建议在线路参数测试接线前先进行该功能操作，避免由于试验接地不良导致测试误差。
